Para reemplazar un fusible:
- Abra la cubierta de los fusibles.

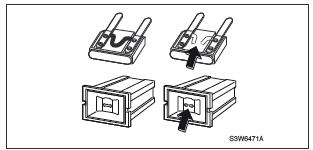

- Identifique el fusible defectuoso por su
alambre fundido.
- Retire el fusible fundido con el extractor
de fusibles. Éste se encuentra en la
caja de fusibles del compartimiento del
motor.
|
PRECAUCIÓN |
- No emplee herramientas que puedan
conducir electricidad al retirar un
fusible fundido. Use sólo el extractor
de fusibles suministrado.
El uso de un conductor como el metal
puede originar un corto circuito,
dañando el sistema eléctrico o iniciar un
incendio. Podrían presentarse lesiones
graves. |
- Determine lo que causó que se fundiera
el fusible y repare ese problema.
- Instale un nuevo fusible según el valor
nominal especificado en este manual.
(Vea el diagrama de bloque de fusibles
más adelante en esta sección).
|
PRECAUCION |
Al usar un fusible sustituto o un fusible
del tipo o valor nominal equivocado se
puede dañar el sistema eléctrico o
incluso iniciarse un incendio.
- Use sólo el fusible especificado y no
uno de tipo o valor nominal distinto
a lo especificado en este manual.
Dicho uso puede dar como resultado
lesiones personales o daño a su vehículo
o a otra propiedad. |
|
NOTA |
| Se suministran tres fusibles de repuesto
(10A, 15A y 20A) en el bloque de
fusibles y relevadores en el
compartimiento del motor. |
CAJA DE FUSIBLES

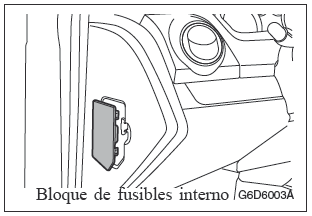

- El bloque de fusibles interno está
ubicado a la izquierda del panel de
instrumentos.

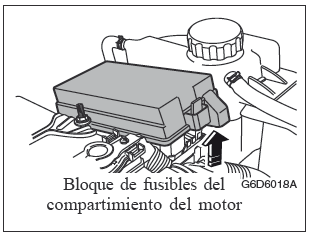

- El bloque de fusibles del
compartimiento del motor está junto al
depósito del refrigerante.
|
NOTA |
| No todas las descripciones del bloque de
fusibles en este manual pueden ser
aplicables a su vehículo. Éste es preciso
al momento de la impresión. Cuando
inspeccione la caja de fusibles en su
vehículo, consulte la etiqueta de la caja
de fusibles. |

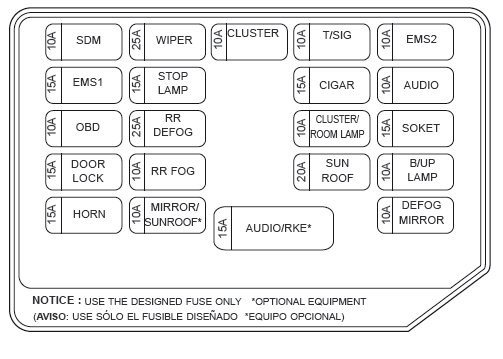

Bloque de fusibles interno
LEYENDA
SDM (Administrador de sistemas de seguridad)
EMS1 (Sistema de administración de motor)
OBD (Diagnóstico a bordo)
DOOR LOCK (Poner Seguro de la Puerta)
HORN (Claxon)
WIPER (Limpiaparabrisas)
STOP LAMP (Luz de freno)
RR DEFOG (Desempañante trasero)
RR FOG (Desempañante trasero)
MIRROR/ SUNROOF* (Espejo/Techo corredizo)
CLUSTER (Grupo)
AUDIO/RKE* (Acceso remoto sin llave)
T/SIG (Señal de cruce)
CIGAR (Cigarro)
CLUSTER/ROOM LAMP (Grupo/Luz de salón)
SUN ROOF (Techo corredizo)
EMS2 (Sistema de administración de motor)
AUDIO
SOKET (Toma)
B/UP LAMP (Luz de reversa)
DEFOG MIRROR (Desempañador de espejo)

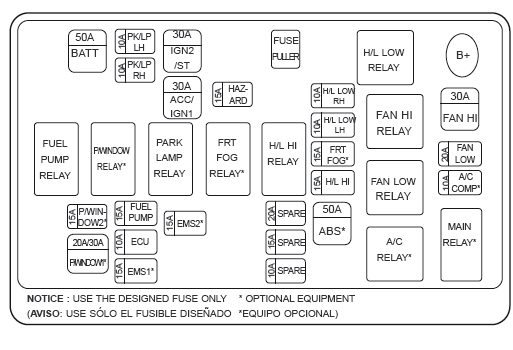

Bloque de fusibles del compartimiento del motor
LEYENDA
BATT (Batería)
PK/LP LH (Luz izquierda de estacionamiento)
PK/LP RH (Luz derecha de estacionamiento)
IGN2/ST (Encendido 2/Arranque)
FUSE PULLER (extractor fuse)
H/L LOW RELAY (Relevador de Faro bajo)
ACC/IGN1 (Accesorios/Encendido 1)
HAZARD (Emergencia)
H/L LOW RH (Luz baja de faro derecho)
H/L LOW LH (Luz baja de faro izquierdo)
FAN HI RELAY (Relevador de alta velocidad)
FAN HI (vel alta vent)
FUEL PUMP RELAY (Relevador de bomba de combustible)
P/WINDOW RELAY* (Relevador de ventana eléctrica *)
PARK LAMP RELAY (Relevador de Luces de
FRT FOG RELAY* (Relevador de Luces antiniebla *)
H/L HI RELAY (Revelador de Faro alto)
FAN LOW RELAY (Relevador de baja velocidad)
FAN LOW (Ventilado baja)
A/C COMP* (Compresor de aire acondicionado*)
P/WINDOW2* (Ventana eléctrica 2*)
P/WINDOW1* (Ventana eléctrica 1*)
FUEL PUMP (Bomba de combustible)
ECU (Unidad de control electrónico)
EMS1* (Sistema de administración de motor)
EMS2* (Sistema de administración de motor)
SPARE (refacción)
ABS* (Frenos antibloqueo*)
A/C RELAY* (Relevador de Aire acondicionado *)
MAIN RELAY* (Relevador principal *) |
