puede hacer usted mismo - Mantenimiento y cuidados - Toyota Yaris Manual del PropietarioToyota Yaris: Comprobación y recambio de fusibles

Si algún componente eléctrico no funciona, es posible que se haya fundido un fusible. En tal caso, revise y cambie los fusibles si es necesario.

  1. Coloque el interruptor del motor en la posición "LOCK" (vehículos sin sistema de llave inteligente) o en la posición de apagado (vehículos con sistema de llave inteligente).
  2. Abra la tapa de la caja de fusibles.

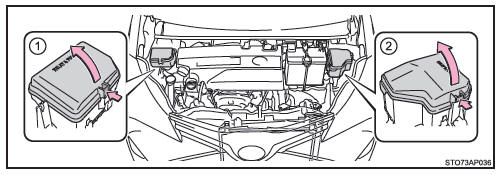

  • Compartimento del motor: cajas de fusibles de tipo A y B

Comprobación y recambio de fusibles

  1. Caja de fusibles de tipo A.

    Presione la lengüeta hacia dentro y levante la tapa.

  2. Caja de fusibles de tipo B.

    Presione la lengüeta hacia dentro y levante la tapa.

Compartimento del motor: caja de fusibles de tipo C (vehículos con dirección a la izquierda)

  1. Tire del extremo de la tira de goma para desengancharla de la cubierta y, a continuación, presione las lengüetas y levante la cubierta.

Compartimento del motor: caja de fusibles de tipo C (vehículos con dirección a la izquierda)

  1. Retire la cubierta del terminal de la batería y, a continuación, la de la caja de fusibles.

Compartimento del motor: caja de fusibles de tipo C (vehículos con dirección a la izquierda)

Compartimento del motor: caja de fusibles de tipo C (vehículos con dirección a la derecha)

  1. Tire del extremo de la tira de goma para desengancharla de la cubierta y, a continuación, presione las lengüetas y levante la cubierta.

Compartimento del motor: caja de fusibles de tipo C (vehículos con dirección a la derecha)

  1. Retire la cubierta del terminal de la batería y, a continuación, la de la caja de fusibles.

Compartimento del motor: caja de fusibles de tipo C (vehículos con dirección a la derecha)

Tablero de instrumentos (vehículos con dirección a la izquierda)

Retire la tapa.

Tablero de instrumentos (vehículos con dirección a la izquierda)

Tablero de instrumentos (vehículos con dirección a la derecha)

  1. Retire la tapa.

    No ejerza demasiada fuerza para retirar la tapa, puesto que está sujeta a la luz de los pies.

Tablero de instrumentos (vehículos con dirección a la derecha)

  1. Retire la tapa.

Tablero de instrumentos (vehículos con dirección a la derecha)

  1. Extraiga el fusible con la herramienta extractora.

    Sólo se puede retirar el fusible tipo A utilizando la herramienta extractora.

Tablero de instrumentos (vehículos con dirección a la derecha)

  1. Compruebe si el fusible se ha fundido.
  1. Fusible normal
  2. Fusible fundido

Del tipo A al F: Sustituya el fusible fundido por un nuevo fusible con el amperaje adecuado. Podrá consultar el amperaje en la tapa de la caja de fusibles.

Tipo G: Póngase en contacto con un concesionario Toyota autorizado, cualquier taller u otro profesional con la cualificación y el equipo necesarios.

Tipo A

Tipo A

Tipo B

Tipo B

Tipo C

Tipo C

Tipo D

Tipo D

Tipo E

Tipo E

Tipo F

Tipo F

Tipo G

Tipo G

Después de cambiar un fusible

  • Si la luz sigue sin encenderse después de sustituir el fusible, es posible que tenga que cambiar la bombilla
  • Si el fusible sustituido vuelve a fundirse, lleve a revisar el vehículo a un concesionario Toyota autorizado, cualquier taller u otro profesional con la cualificación y el equipo necesarios.

En caso de sobrecarga en un circuito

Los fusibles están diseñados para fundirse y proteger el mazo de cables para que no resulte dañado.

Al cambiar las bombillas

Toyota le recomienda el uso de productos Toyota originales diseñados para este vehículo. Debido a que algunas bombillas de los faros están conectadas a circuitos cuya función es la de evitar sobrecargas, los componentes que no sean originales, o piezas no diseñadas para este vehículo, podrían no funcionar.

Cuando se reinstala la tapa (caja de fusibles de tipo C)

  • Vehículos con dirección a la izquierda

Reinstale la cubierta y, a continuación, enganche la ranura de la tira de goma en la cubierta.

  • Vehículos con dirección a la derecha

Reinstale la cubierta y, a continuación, enganche la ranura de la tira de goma en la cubierta.

ADVERTENCIA

Para evitar averías en el sistema e incendios en el vehículo

Respete las siguientes precauciones.

En caso contrario, podrían producirse daños en el vehículo y, probablemente, lesiones o incendios.

  • No utilice nunca fusibles de mayor amperaje que el indicado ni ningún otro objeto en el lugar de un fusible.
  • Utilice siempre fusibles originales Toyota o equivalentes.

    No sustituya nunca un fusible por un cable, aunque sea de forma temporal.

  • No modifique los fusibles ni las cajas de fusibles.

AVISO

Antes de cambiar los fusibles

Lleve el vehículo cuanto antes a un concesionario Toyota autorizado, cualquier taller u otro profesional con la cualificación y el equipo necesarios, para que averigüen la causa de la sobrecarga eléctrica y la reparen.
