Mazda 2: Cambio de las bombillas exteriores

Faros (Con faros LED)

La bombilla LED no se puede cambiar sola debido a que es una unidad integrada.

La bombilla LED tiene que ser cambiada con la unidad. Le recomendamos a un técnico autorizado Mazda cuando sea necesario realizar el cambio.

Faros (Con faros halógenos)

1. Si está cambiando la bombilla derecha, arranque el motor, gire el volante completamente hacia la izquierda, y apague el motor. Si está cambiando la bombilla izquierda, gire el volante hacia la derecha, y apague el motor.

2. Verifi que que el interruptor de faros está apagado.

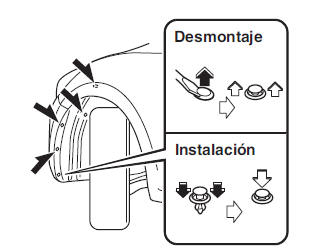

3. Tire del centro de cada retenedor de plástico y desmonte los retenedores.

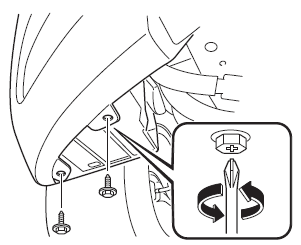

4. Gire el tornillo hacia la izquierda, retírelo y luego retire parcialmente el guardabarros.

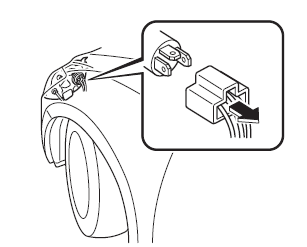

5. Desconecte el conector de la bombilla.

6. Saque la cubierta de sellado de la bombilla.

7. Desenganche el resorte de retención de la bombilla.

8. Muera el resorte de retención hacia afuera para dejar libre a la bombilla.

9. Desmonte la bombilla del faro tirando derecho hacia atrás.

10. Cambie la bombilla.

11. Instale la bombilla nueva en el orden inverso al procedimiento de desmontaje.

NOTA

• Para cambiar la bombilla, consulte a un técnico experto, le recomendamos un técnico autorizado Mazda.
• Si toca accidentalmente la bombilla halógena, debe de ser limpiada con alcohol de limpieza antes de usarla.
• Para tirarlo a la basura lejos del alcance de los niños, envuelva la bombilla vieja en la tapa de protección y la caja de la bombilla de repuesto.
• Al volver a colocar la cubierta de sellado, asegúrese que queda correcta.

Luces de marcha diurna/Luces de posición (Con faros LED)

La bombilla LED no se puede cambiar sola debido a que es una unidad integrada.

La bombilla LED tiene que ser cambiada con la unidad. Le recomendamos a un técnico autorizado Mazda cuando sea necesario realizar el cambio.

Luces de señal de viraje delanteras, Luces de marcha diurna * /Luces de posición (Con faros halógenos)

1. Si está cambiando la bombilla derecha, arranque el motor, gire el volante completamente hacia la izquierda, y apague el motor. Si está cambiando la bombilla izquierda, gire el volante hacia la derecha, y apague el motor.

2. Verifi que que el interruptor de faros está apagado.

3. Tire del centro de cada retenedor de plástico y desmonte los retenedores.

4. Gire el tornillo hacia la izquierda, retírelo y luego retire parcialmente el guardabarros.

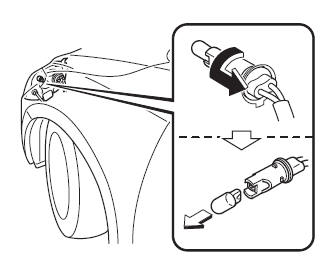

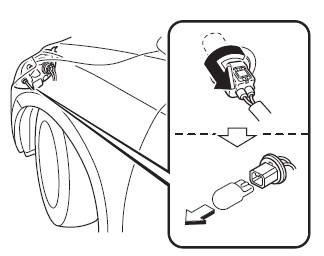

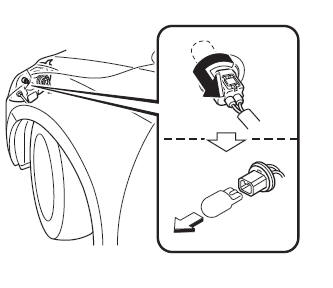

5. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.

6. Desconecte la bombilla del conector.

Luces de señal de viraje delanteras

Luces de marcha diurna/Luces de posición (Con faros halógenos)*

Luces de posición (Con faros halógenos)

7. Instale la bombilla nueva en el orden inverso al procedimiento de desmontaje.

Faros antiniebla delanteros

1. Asegúrese que la llave de encendido está desconectada y el interruptor de faros antiniebla está apagado.

2. Gire el tornillo hacia la izquierda, retírelo y luego retire parcialmente el guardabarros.

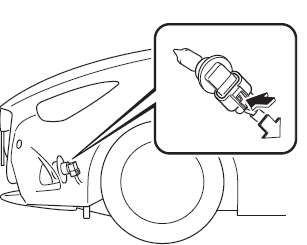

3. Desconecte el conector de la unidad presionando la lengüeta del conector con un dedo y tirando del conector hacia abajo.

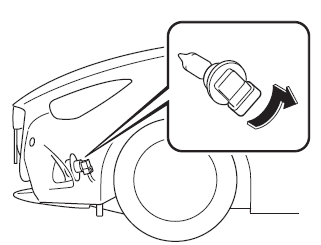

4. Gire el conector y el conjunto de la bombilla para desmontarla. Desmonte cuidadosamente la bombilla de su conector en el refl ector tirando suavemente derecho hacia atrás del conector.

5. Instale la bombilla nueva en el orden inverso al procedimiento de desmontaje.

Luces de señales de viraje laterales, Luz de parada de montaje alto

La bombilla LED no se puede cambiar sola debido a que es una unidad integrada.

La bombilla LED tiene que ser cambiada con la unidad. Le recomendamos a un técnico autorizado Mazda cuando sea necesario realizar el cambio.

Luces de señal de viraje traseras, Luces de freno/cola

Sedán

1. Asegúrese que la llave de encendido está desconectada y el interruptor de faros está apagado.

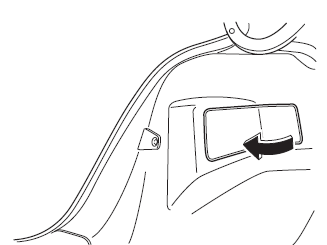

2. Retire la cubierta.

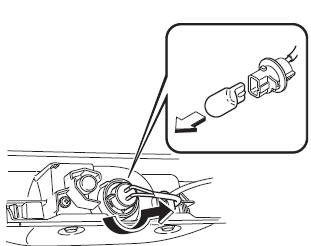

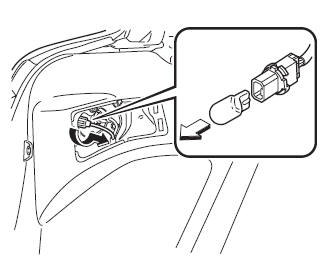

3. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.

4. Desconecte la bombilla del conector.

Luces de señal de viraje traseras

Luces de freno/cola

5. Instale la bombilla nueva en el orden inverso al procedimiento de desmontaje.

6. Inserte las lengüetas de la cubierta e instale la cubierta.

NOTA

Verifi que que la cubierta está bien instalada.

Modelo con compuerta trasera

1. Asegúrese que la llave de encendido está desconectada y el interruptor de faros está apagado.

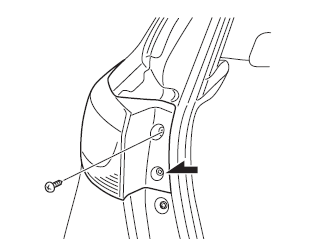

2. Gire los pernos hacia la izquierda y quítelos.

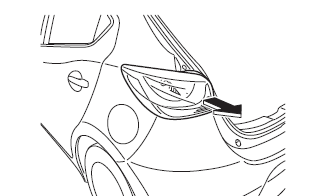

3. Tire de la unidad hacia atrás para desmontarla.

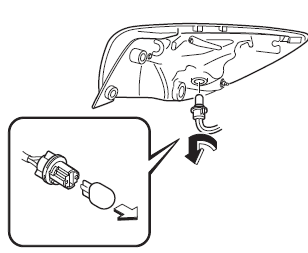

4. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.

5. Desconecte la bombilla del conector.

Luces de señal de viraje traseras

Luces de freno/cola (Tipo LED)

La bombilla LED no se puede cambiar sola debido a que es una unidad integrada.

La bombilla LED tiene que ser cambiada con la unidad. Le recomendamos a un técnico autorizado Mazda cuando sea necesario realizar el cambio.

Tipo bombilla

6. Instale la bombilla nueva en el orden inverso al procedimiento de desmontaje.

Luces de marcha atrás

Sedán

1. Asegúrese que la llave de encendido está desconectada y el interruptor de faros está apagado.

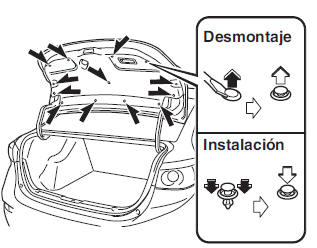

2. Tire del centro de cada retenedor de plástico y desmonte los retenedores.

3. Retire el adorno de tapa del maletero.

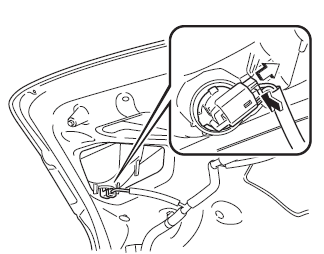

4. Desconecte el conector eléctrico de la bombilla presionando la lengüeta del conector con un dedo y tirando del conector.

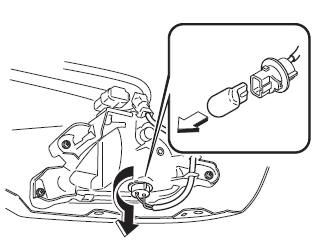

5. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.

6. Desconecte la bombilla del conector.

7. Instale la bombilla nueva en el orden inverso al procedimiento de desmontaje.

Modelo con compuerta trasera

1. Asegúrese que la llave de encendido está desconectada y el interruptor de faros está apagado.

2. Tire del centro de cada retenedor de plástico y desmonte los retenedores.

3. Retire la tapa de la superfi cie interior de la compuerta trasera.

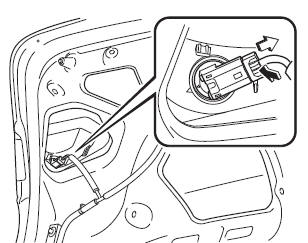

4. Desconecte el conector del porta.

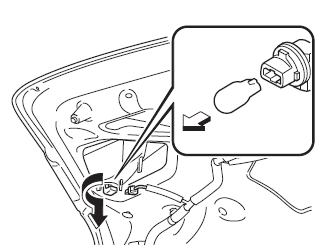

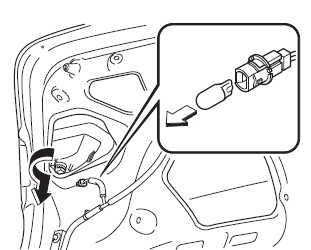

5. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.

6. Desconecte la bombilla del conector.

7. Instale la bombilla nueva en el orden inverso al procedimiento de desmontaje.

Faro antiniebla trasero

Sedán

1. Asegúrese que la llave de encendido está desconectada y el interruptor de faros está apagado.

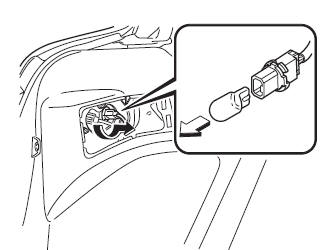

2. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.

3. Desconecte la bombilla del conector.

4. Instale la bombilla nueva en el orden inverso al procedimiento de desmontaje.

Modelo con compuerta trasera

1. Asegúrese que la llave de encendido está desconectada y el interruptor de faros está apagado.

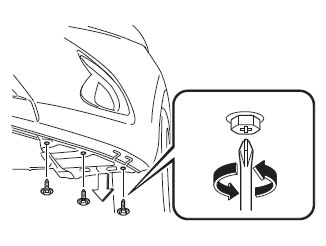

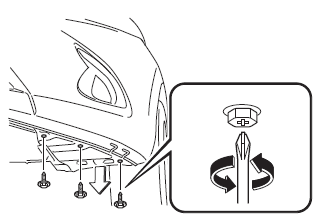

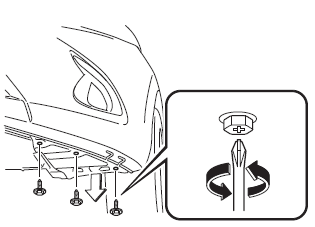

2. Gire el tornillo hacia la izquierda, retírelo y luego retire parcialmente el guardabarros.

3. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.

4. Desconecte la bombilla del conector.

5. Instale la bombilla nueva en el orden inverso al procedimiento de desmontaje.

Luces de placa de matrícula

Sedán

1. Asegúrese que la llave de encendido está desconectada y el interruptor de faros está apagado.

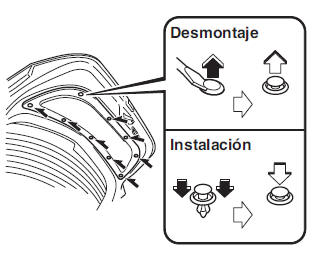

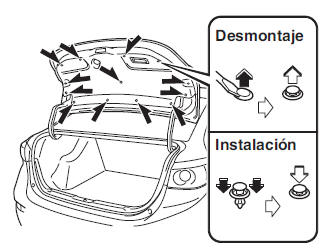

2. Tire del centro de cada retenedor de plástico y desmonte los retenedores.

3. Retire el adorno de tapa del maletero.

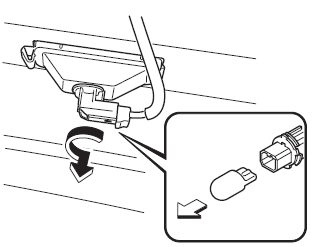

4. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.

5. Desconecte la bombilla del conector.

6. Instale la bombilla nueva en el orden inverso al procedimiento de desmontaje.

Modelo con compuerta trasera

1. Asegúrese que la llave de encendido está desconectada y el interruptor de faros está apagado.

2. Envuelva un destornillador de punta plana en un paño suave para evitar que se dañe la unidad de la luz.

3. Inserte un destornillador de punta plana en la posición indicada en la fi gura y tire de la unidad de la luz hacia afuera.

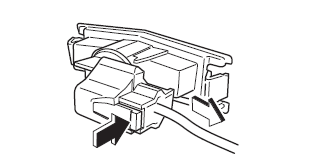

4. Desconecte el conector eléctrico de la bombilla presionando la lengüeta del conector con un dedo y tirando del conector.

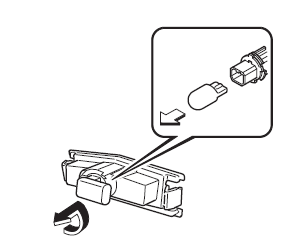

5. Gire el conector y el conjunto de la bombilla hacia la izquierda y retírela.

6. Desconecte la bombilla del conector.

7. Instale la bombilla nueva en el orden inverso al procedimiento de desmontaje.
