Mazda 2: Cambio de las hojas del limpiaparabrisas

Cuando los limpiadores no limpian adecuadamente, las hojas del limpiadores pueden estar estropeadas o cuarteadas.

Cámbielas.

PRECAUCION

Para no dañar el brazo del limpiador u otros componentes, no intente mover manualmente el limpiador.

NOTA

Para no dañar las hojas de los limpiadores al levantar los limpiadores del lado del conductor y el acompañante, levante primero el limpiador del lado del conductor. A la inversa, al volver a apoyar los limpiadores, apoye primero el del lado del acompañante.

Tipo A

1. Levante el brazo del limpiador.

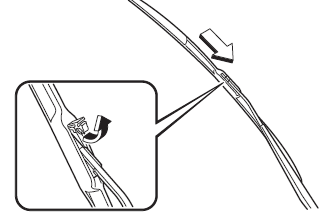

2. Abra el clip y deslice el conjunto de la hoja en la dirección de la fl echa.

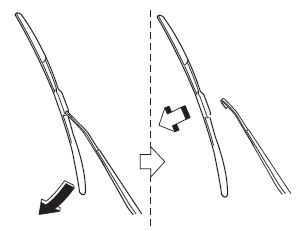

3. Incline el conjunto de la hoja y retírelo del brazo.

PRECAUCION

Para evitar que se dañe el parabrisas deje que el brazo del limpiaparabrisas baje suavemente, no deje que caiga sobre el parabrisas.

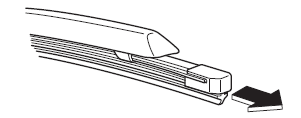

4. Tire hacia abajo del caucho de la hoja y deslícelo hacia afuera del soporte de la hoja.

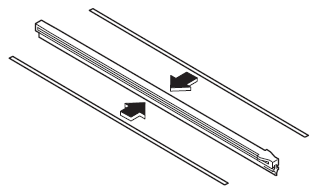

5. Quite los retenedores de metal de cada caucho de la hoja y colóquelos en la nueva hoja.

PRECAUCION

• No doble o deseche los reforzadores.

  Los deberá usar nuevamente.

• Si los retenedores de metal están cambiados, la efi ciencia de la hoja del limpiador será menor.

  No use los retenedores de metal del lado del conductor en el limpiador del lado del acompañante o viceversa.

• Asegúrese de volver a instalar los retenedores de metal en la nueva hoja de caucho de manera que la curva sea igual a la de la hoja de caucho vieja

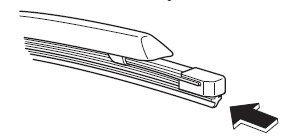

6. Instale cuidadosamente el nuevo caucho de la hoja. Instálelo en el orden inverso del desmontaje.

Tipo B

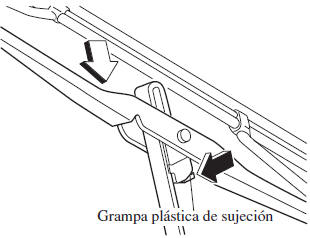

1. Levante el brazo del limpiador y gire la pieza que sostiene la hoja del limpiador de forma tal que se vea la grampa plástica de sujeción.

Apriete la grampa y deslice la hoja hacia abajo y sáquela del brazo.

PRECAUCION

Para evitar que se dañe el parabrisas deje que el brazo del limpiaparabrisas baje suavemente, no deje que caiga sobre el parabrisas.

2. Tome el extremo del caucho de la hoja y tire hasta que las lengüetas estén fuera del soporte de metal.

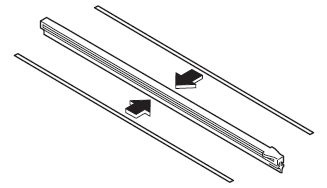

3. Quite los retenedores de metal de cada caucho de la hoja y colóquelos en la nueva hoja.

PRECAUCION

• No doble o deseche los reforzadores.

  Los deberá usar nuevamente.

• Si los retenedores de metal están cambiados, la efi ciencia de la hoja del limpiador será menor.

   No use los retenedores de metal del lado del conductor en el limpiador del lado del acompañante o viceversa.

• Asegúrese de volver a instalar los retenedores de metal en la nueva hoja de caucho de manera que la curva sea igual a la de la hoja de caucho vieja.

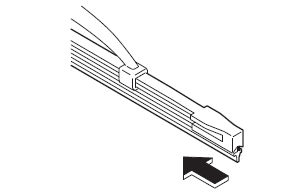

4. Instale cuidadosamente el nuevo caucho de la hoja.

Instálelo en el orden inverso del desmontaje.

NOTA

Instale la hoja con las lengüetas hacia el extremo inferior del brazo del limpiador.
